A termék paraméterei
1. Modellpélda: NRV-VS-F1 30/40/50/63/75/90/110
2. Áttételi áttétel tartomány: 5-100 (általános modellek)
3. Bemeneti teljesítmény: 0,12 kW ~ 18,5 kW
4. Kimeneti nyomaték: 15N·m~2500N·m
5. Bemeneti sebesség: ≤1800r/perc (ajánlott érték)
6. Telepítési űrlap: Karima típus (F1 típusú speciális karimás interfész, alkalmas B5/B14 szabványos motorhoz)
7. Hatékonyság: 75% ~ 92% (dinamikusan beállítva az áttételi aránynak és a terhelésnek megfelelően)
8. Súly: 2,5 kg ~ 150 kg (modelltől függően növekszik)
9. Védettségi szint: IP66 (fokozott por- és vízállóság)
10. Üzemi hőmérséklet: -25 ℃ ~ 100 ℃ (rövid távú tolerancia hőmérséklet elérheti a 120 ℃-ot)

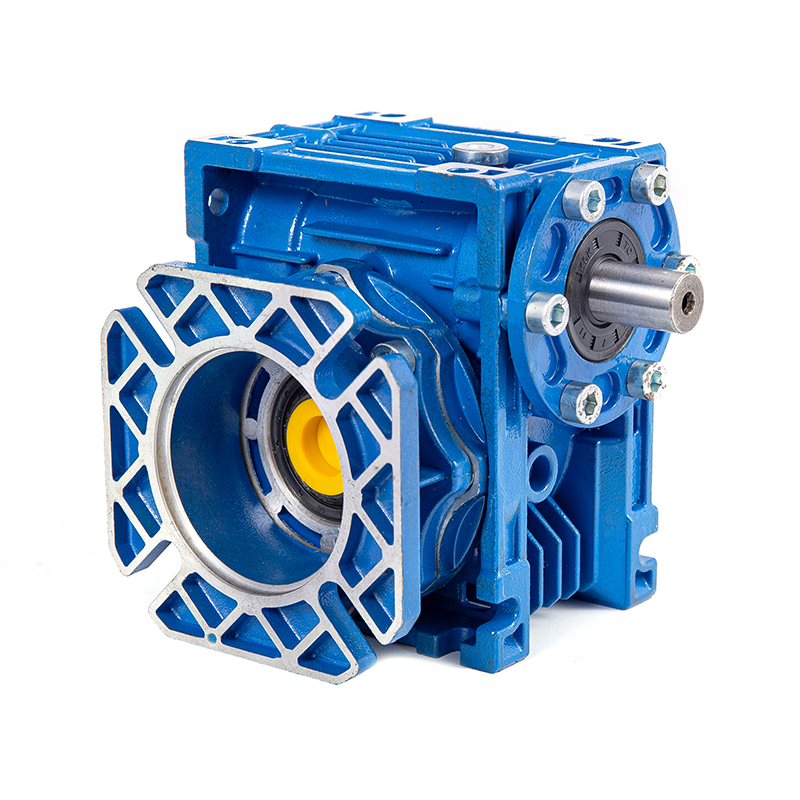

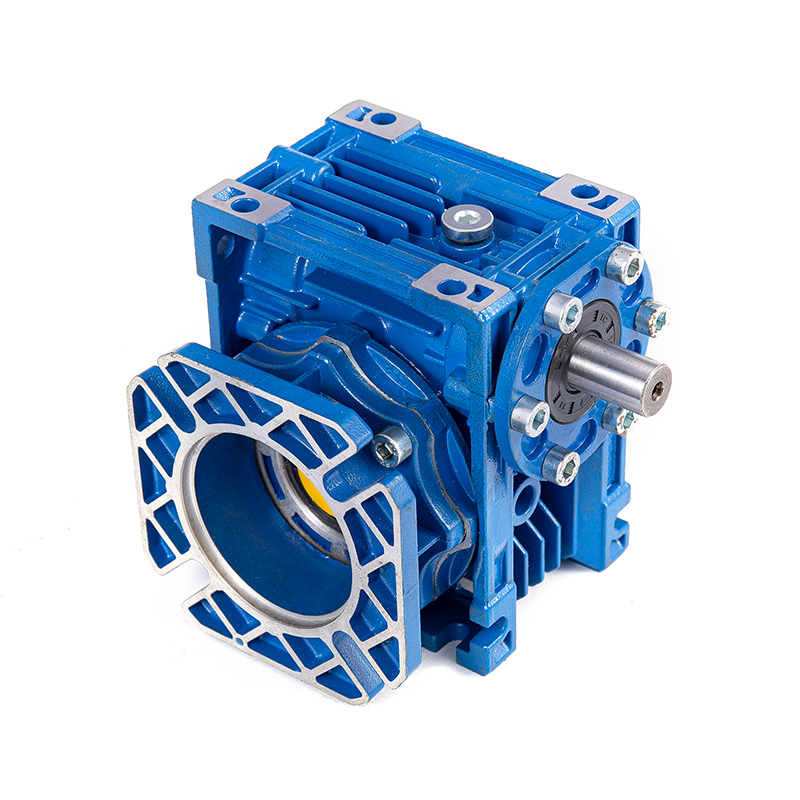

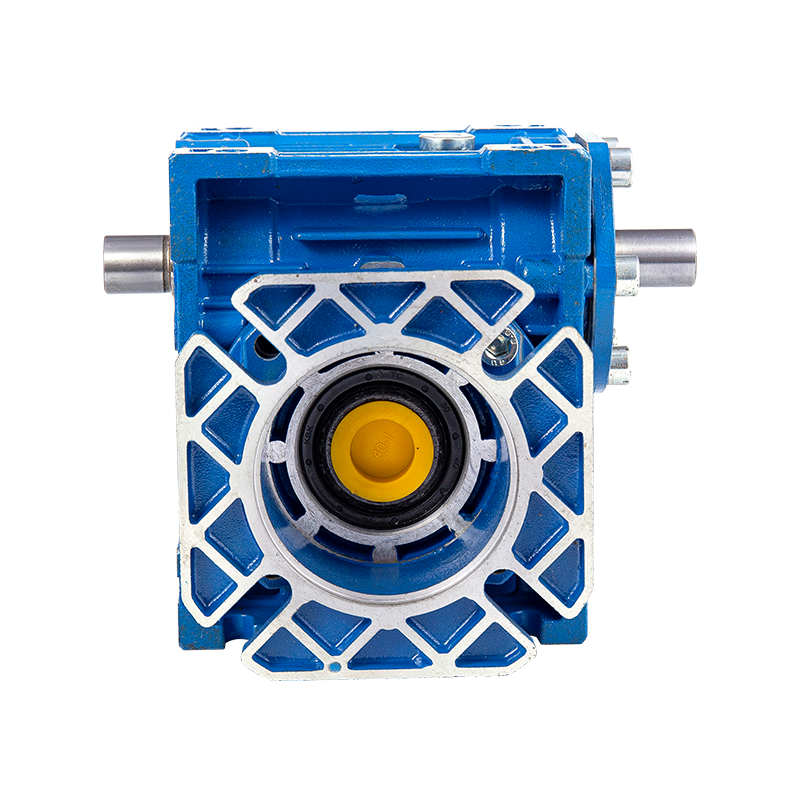

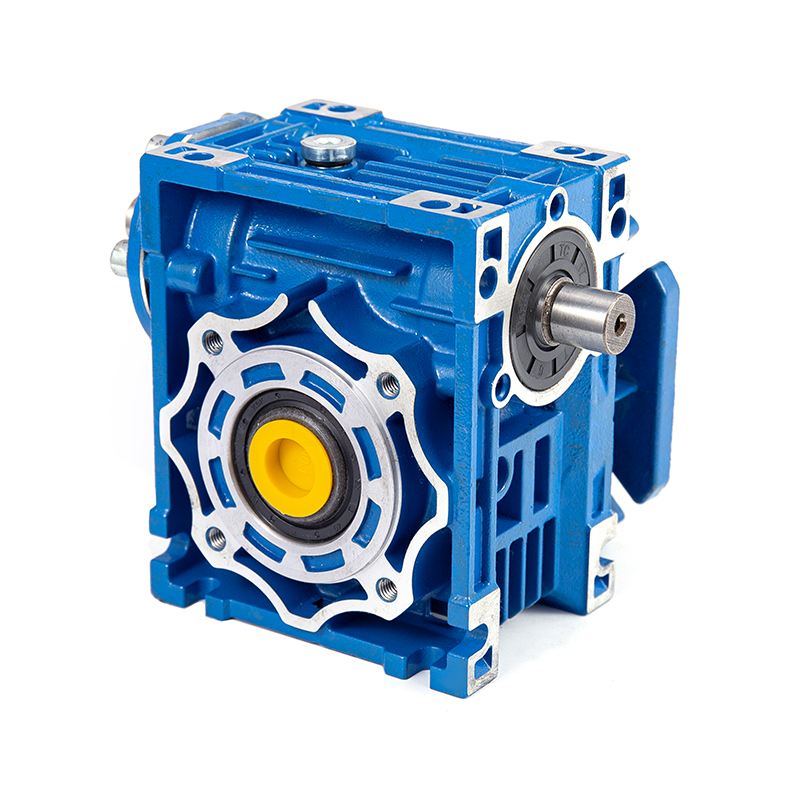

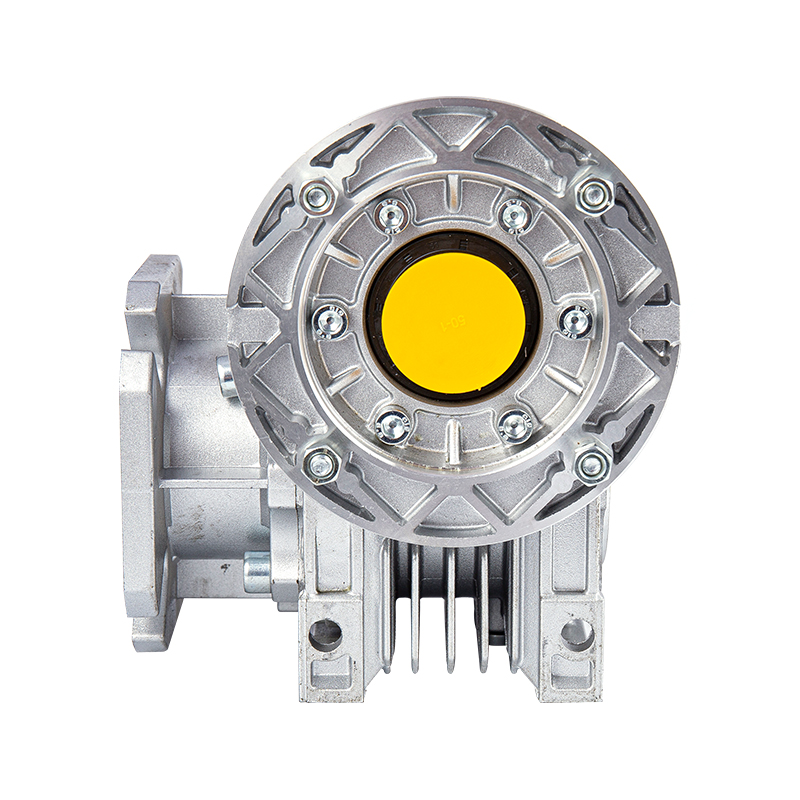

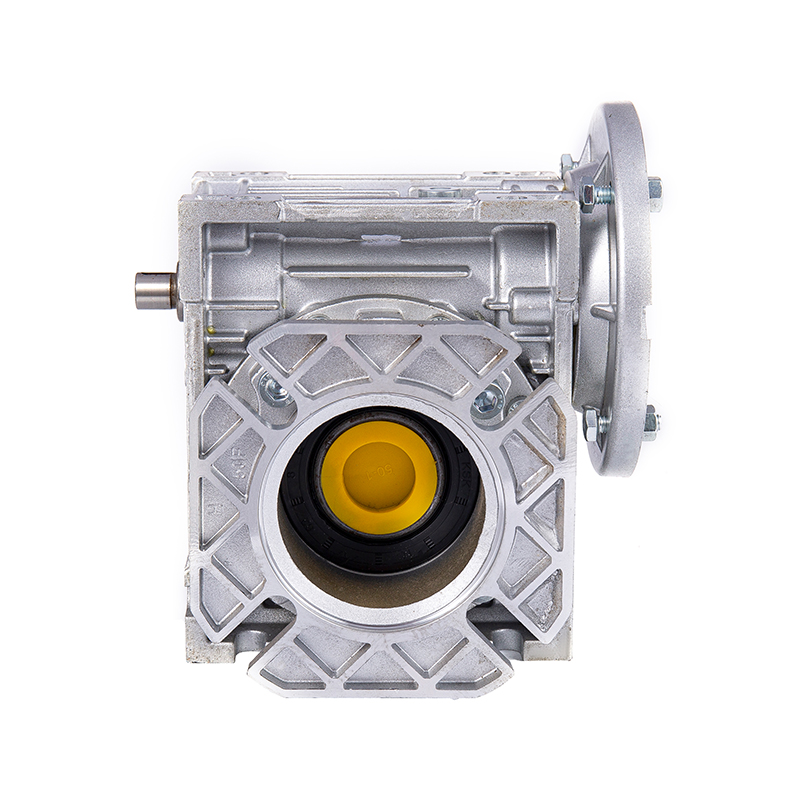

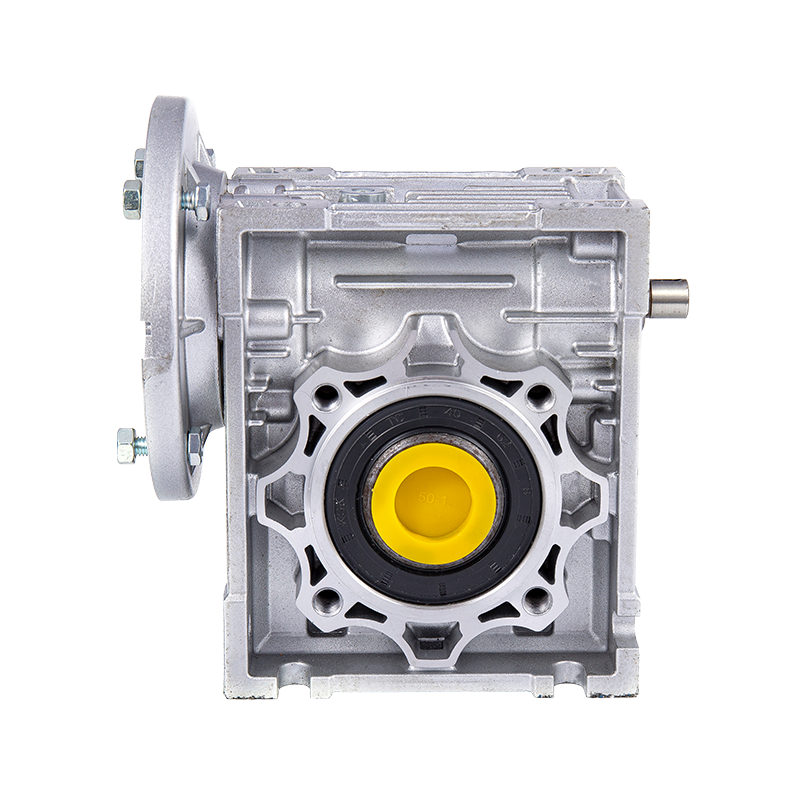

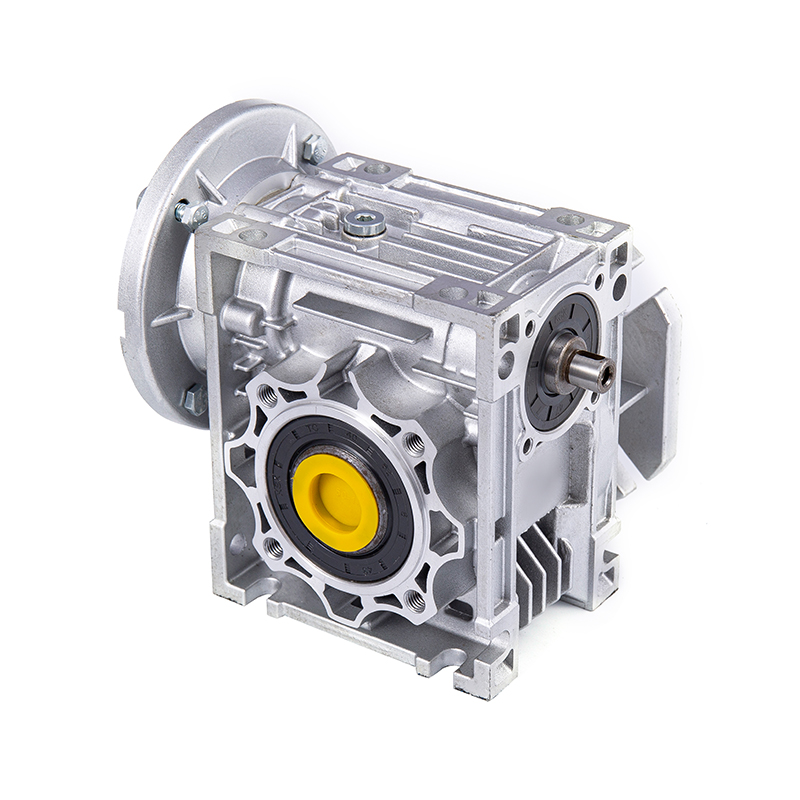

Az NRV-VS-F1 csigahajtómű-reduktor egy csigahajtómű-átvitelen alapuló precíziós redukciós eszköz, amelyet nagy pontosságú és nagy megbízhatóságú ipari forgatókönyvekhez terveztek.
Alapvető jellemzői a következők:
- Csigahajtómű felépítése: A csiga 45# acél nagyfrekvenciás kioltási eljárást alkalmaz, a csigakerék pedig ónbronz anyagot használ a nagy szilárdság és a kopásállóság közötti egyensúly eléréséhez.
- Speciális karimás interfész (F1 típus): Optimalizálja a karima méretét és a csavarfuratok helyzetét, alkalmazkodjon szervomotorokhoz, léptetőmotorokhoz és általános aszinkron motorokhoz, és csökkentse a telepítési adapterek szükségességét.
- Moduláris bővítés: Támogatja a többlépcsős soros vagy párhuzamos konfigurációt, és rugalmasan bővíti az áttételi arányt és a kimeneti nyomatékot.
- Kenés kialakítása: Beépített tartós zsír (opcionális élelmiszer-minőségű kenőanyag), alkalmas tiszta környezetre.
Ipari automatizálás: Robotkaros csuklóhajtás, automatizált összeszerelő sor, precíziós pozicionáló platform.
- Új energetikai berendezések: Fotovoltaikus nyomkövető konzol állítás, szélenergia-termelő változó osztású rendszer.
- Orvosi felszerelés: CT gép forgó mechanizmusa, sebészeti robot átviteli modul.
- Élelmiszer feldolgozás: Aszeptikus töltőgép, keverőtartály meghajtó, csomagológép erőátvitel.
- Vasúti szállítás: Platform biztonsági ajtó meghajtó, kocsi szellőzőrendszer beállítása.
1. Nagy pontosságú sebességváltó
- A csigakerék hálóköze állítható (≤0,05mm), alkalmas a precíziós pozicionálási vezérlésre.
2. Fokozott tömítési teljesítmény
- Kettős ajakos olajtömítés labirintus tömítés szerkezet, amely megakadályozza a zsírszivárgást és a külső szennyeződések behatolását.
3. Magas hőmérsékletnek ellenálló kialakítás
- A ház ADC12 alumíniumötvözet présöntvényből készül, kiváló hőelvezetési teljesítménnyel és támogatja a rövid távú, magas hőmérsékletű működést.
4. Alacsony holtjáték és nagy merevség
- A kimenő tengelyt kioltják és temperálják, a radiális teherbírást 20%-kal növelik, ami nagy terhelésű lengési forgatókönyvekhez alkalmas.
5. Intelligens kompatibilitás
- Opcionális jeladó interfész vagy fékmodul használható a szervorendszer zárt hurkú vezérlési követelményeinek kielégítésére.
6. Zöld és energiatakarékos
- Az optimalizált fogazat csökkenti a súrlódási veszteséget, és az átfogó energiahatékonysági arány több mint 90%-ra nő.
7. Biztonsági redundancia
- Kettős önzáró funkció (mechanikus önzáró opcionális elektromágneses fék) a függőleges rakományok biztonságos parkolásának biztosítása érdekében.
A csigahajtómű-csökkentő műszaki folyamata egyesíti a nagy szilárdságú anyagok, a precíziós feldolgozás és a moduláris felépítés három alapvető előnyét. A karburálás és a kioltás, a CNC fogaskerék köszörülés, a kettős tömítés szerkezete és más innovatív eljárások révén egyensúlyt ér el a nagy pontosság, a nagy megbízhatóság és a környezeti alkalmazkodóképesség között. A folyamat költsége viszonylag magas, de alkalmas szigorú teljesítménykövetelményeket támasztó ipari forgatókönyvekre, mint például az automatizálás, az új energia és az orvosi berendezések.
Exkluzív ajánlatokért és legfrissebb ajánlatokért regisztráljon az alábbi e-mail címének megadásával.
Bevezetés A pontosság, a stabilitás és az irányíthatóság a modern emelési és pozicionáló rendszerek alapvető mutatóivá válnak. Ahogy az iparágak az intelligensebb és hatékonyabb munkafolyamatok felé haladnak, a függőleges mozgásvezérlő eszközök egyre fontosabb s...
View MoreMa már örülünk, hogy gyárunkban egy tele konténer berakodásával ez az első konténer, amelyet értékesítési részlegünk közvetlenül exportál. 2009 óta a sebességváltó reduktorok gyökérgyártójaként üzemünk számos kereskedelmi vállalat megbízható beszállítójává vált, termékeinke...
View MoreA modern ipari rendszerekben csigahajtóművek döntő szerepet játszanak a nagy nyomatékátvitel elérésében kompakt terekben. Egy adott alkalmazáshoz a megfelelő csigahajtómű kiválasztása megköveteli az üzemeltetési követelmények, a teljesítményjellemzők és a karbant...
View MoreA Hangzhou Yinhang Reduction Gears Co., Ltd. Kína ipari és kereskedelmi központjában található, közel a Shanghai-Hangzhou-Ningbo gyorsforgalmi úthoz és a Xiaoshan nemzetközi repülőtérhez, kiváló földrajzi elhelyezkedéssel, műszaki erőforrásokkal és kulturális környezettel. A cég termékeit az egész országban jól értékesítik, és exportálják Európába, Amerikába, a Közel-Keletre, Dél-Ázsiába és Ausztráliába. Több évnyi gyors fejlődés után a vállalat a Hangzhou "Hometown of Reducers" gerincvállalatává vált, amely a kutatás-fejlesztésre, a gyártásra és értékesítésre szakosodott. NRV-VS-F1 csigakerekes sebességcsökkentők .
1. Az NRV-VS-F1 csigakerekes reduktor alapvető műszaki előnyei
Ez a termék kiváló minőségű alumíniumötvözet héjat használ, amely gyönyörű, könnyű és soha nem rozsdásodó tulajdonságokkal rendelkezik. Széles körben alkalmazzák a könnyűiparban, a vegyiparban, az élelmiszeriparban, a csomagolóiparban, az üvegipari gépekben, a kerámiában, a gyógyszeriparban és más iparágakban, valamint különféle sebességszabályozást igénylő gyártásautomatizálási sorokon, szállítószalagokon, összeszerelő sorokon stb.
2. Erőátviteli hatékonyság optimalizáló tervezés
A csiga és a fogaskerék precíz összeillesztése: nagy pontosságú köszörülési technológiát alkalmaznak a csiga és a csigakerék közötti szoros összefonódás biztosítására, csökkentik a súrlódási veszteséget és javítják az átviteli hatékonyságot (általában 90%-ig vagy még nagyobb mértékben).
Alacsony holtjátékú kialakítás: optimalizálja a fogaskerékpárok illesztését, csökkenti a visszatérési távolságot, és alkalmas nagy pontosságú pozicionálási követelményeket támasztó automatizálási berendezésekhez.
Kenési technológia: nagy teljesítményű zsír- vagy olajfürdős kenést alkalmaznak az üzemi hőmérséklet-emelkedés csökkentésére és az élettartam meghosszabbítására.
3. Önzáró jellemzők és alkalmazásaik
Egyirányú önzáró funkció: a csiga és a fogaskerék speciális spirálszögű kialakítása lehetővé teszi, hogy a csiga meghajtsa a csigakereket, de a csigakerék nem tudja megfordítani a csigakereket, ami alkalmas visszafordulás elleni forgatókönyvekhez (például liftek, szállítószalagok stb.).
Biztonságos és megbízható: áramkimaradás vagy vészleállítás esetén az önzáró funkció megakadályozza a rakomány lecsúszását és javítja a berendezés biztonságát.
Alkalmazható iparágak: élelmiszer-csomagoló gépek, automatizált összeszerelő sorok, üveggyártó sorok stb., ahol precíz pozicionálási visszahúzódás szükséges.
4. Ipari versenyképesség
A Hangzhou Yinhang Reduction Gears Co., Ltd. egyedi NRV-VS-F1 csigahajtás sebességcsökkentő gyártói és kínai NRV-VS-F1 sebességcsökkentő beszállítói termékei széles körben elismertek a hazai és külföldi piacokon olyan előnyeik miatt, mint a könnyű súly, a korrózióállóság és az alacsony zajállóság. Különösen alkalmasak a magas higiéniai követelményeket támasztó iparágakban, például élelmiszeripari és orvosi minőségű.
Az NRV-VS-F1 sorozatú csigahajtómű-csökkentők tipikus alkalmazási és kiválasztási útmutatója az ipari automatizálásban
A Hangzhou Yinhang Reduction Gears Co., Ltd. Kína ipari és kereskedelmi központjában található, közel a Shanghai-Hangzhou-Ningbo gyorsforgalmi úthoz és a Xiaoshan nemzetközi repülőtérhez, kiváló földrajzi elhelyezkedéssel, műszaki erőforrásokkal és kulturális környezettel. A cég termékeit az egész országban jól értékesítik, és exportálják Európába, Amerikába, a Közel-Keletre, Dél-Ázsiába és Ausztráliába. Évekig tartó folyamatos fejlődést követően a Hangzhou-i "Szűkítők szülővárosának" gerincét képező vállalkozássá vált, amely az NRV-VS-F1 csigahajtómű-csökkentők személyre szabott gyártására és szállítására szakosodott.
Ez a terméksorozat kiváló minőségű alumíniumötvözet héjakat használ, amelyek előnyei a szép, könnyűek és soha nem rozsdásodnak. Széles körben alkalmazzák a könnyűiparban, a vegyiparban, az élelmiszeriparban, a csomagolóiparban, az üvegipari gépekben, a kerámiában, a gyógyszeriparban és más iparágakban, valamint különféle sebességszabályozást igénylő gyártásautomatizálási sorokon, szállítószalagokon, összeszerelő sorokon stb.
1. Az NRV-VS-F1 csigakerekes reduktor tipikus alkalmazásai
Élelmiszer-csomagoló gépek
Alkalmazható töltőgépekhez, tömítőgépekhez, címkézőgépekhez stb. Az alumíniumötvözet héj megfelel az élelmiszer-minőségű higiéniai követelményeknek, korrózióálló és könnyen tisztítható.
Automatizált gyártósor
Stabil sebességszabályozást biztosít a szerelősorokon, szállítószalagokon és válogatórendszereken a pontos átvitel és az alacsony zajszintű működés érdekében.
Üveg és kerámia berendezések
A precíziós gépekben, például vágásban és élcsiszolásban használják, a csigakerék önzáró jellemzői megakadályozzák a terhelés megfordítását és javítják a biztonságot.
Gyógyszerészeti és vegyi berendezések
A korrózióálló anyagok alkalmasak nedves vagy vegyi környezetre, például keverőkre, töltőberendezésekre stb.
Könnyű logisztikai rendszer
Hatékony erőátvitelt ér el a válogatógépekben és az emelőplatformokban, a könnyű kialakítás pedig csökkenti a berendezés terhelését.
2. A kiválasztás kulcstényezői
Terhelési és nyomatéki követelmények
Válassza ki a megfelelő modellt a berendezés által igényelt nyomatéknak (N·m) megfelelően, hogy elkerülje a túlterhelést vagy az energiapazarlást.
Csökkentési arány tartomány
Az NRV-VS-F1 sorozat számos csökkentési arányt kínál (például 5:1-től 100:1-ig), amelyeknek meg kell felelniük a motor fordulatszámának és teljesítménykövetelményeinek.
Telepítési mód
Tartókarima (NRV) vagy függőleges (NRV-VS) telepítés a különböző térelrendezésekhez való alkalmazkodás érdekében.
Környezeti alkalmazkodóképesség
Az alumíniumötvözet ház nedves és poros környezetben is használható, a védelmi szint (például IP65) pedig testreszabható a speciális munkakörülményekhez.
Energiahatékonyság és karbantartás
A csigakerekes sebességváltó hatásfoka körülbelül 70% ~ 90%, és a hosszú távú működéshez rendszeres kenés szükséges (élelmiszeri zsír használata javasolt).
3. Hangzhou Yinhang testreszabási előnyei
Rugalmas kialakítás: támogatja a nem szabványos tengelyátmérők és karimaméretek testreszabását, hogy megfeleljenek a speciális berendezések integrációs igényeinek.
Globális tanúsítás: megfelel az ISO 9001 szabványoknak, és egyes modellek CE-tanúsítvánnyal rendelkeznek az exportmegfelelőség biztosítása érdekében.
Gyors válasz: A Jangce-delta ellátási láncára támaszkodva, egyablakos szolgáltatást nyújt a kiválasztástól az értékesítés utániig.
