A mechanikus erőátvitel világában kevés eszköz kínálja az egyszerűség, a kompaktság és a nyomatéktöbbszörözés ugyanazt a kombinációját, mint egy csigahajtómű sebességcsökkentő . Legyen Ön mérnökhallgató, karbantartó technikus vagy hobbi, aki az első automatizált gépét építi, ennek az alapvető összetevőnek a megértése segít jobb tervezési és beszerzési döntések meghozatalában.

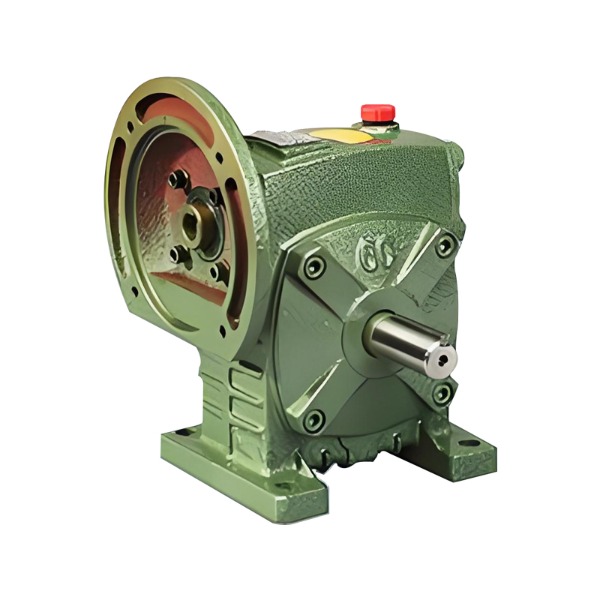

A csigahajtómű sebességcsökkentő egy mechanikus eszköz, amely csökkenti a forgási sebességet, miközben növeli a nyomatékot. Két fő elemből áll: egy csigaból (amely úgy néz ki, mint egy csavar) és egy csigakerékből (spirálfogakkal rendelkező fogaskerék). A féreg a meghajtó alkatrész; a csigakerék a meghajtott alkatrész.
Ellentétben a hagyományos fogaskerekekkel, ahol a tengelyek párhuzamosak, a csigakerekes sebességcsökkentő jellemzően átadja a mozgást a merőleges, nem metsző tengelyek között. Ez a derékszögű konfiguráció helytakarékos és kompakt gépkialakítást tesz lehetővé.
A működési elve megtévesztően egyszerű. Ahogy a csiga forog, csavarmenetei a csigakerék fogaihoz nyomódnak. Mivel a féreg menete lényegében egy folytonos, ferde sík, amely egy henger köré van tekeredve, a féreg minden egyes teljes forgása csak egy foggal (vagy a fog töredékével) viszi előre a csigakereket.
Ez a geometria magas redukciós arányt hoz létre egyetlen lépésben. Például, ha a féregnek egyetlen indítása van (egy folyamatos szál), a féreg egy teljes fordulata egy foggal mozgatja a csigakereket. Ha a keréknek 50 foga van, a kimenő tengely a bemeneti sebesség 1/50-ével forog.
Főbb mechanikai viselkedések:
Fontos: Nem minden féregmeghajtó önzáró. Az önzáró állapot az elvezetési szögtől és a súrlódási tényezőtől függ. Ökölszabály: a körülbelül 5-6 foknál kisebb vezetési szög általában önzáró viselkedést biztosít.
Az alkatrészek megértése segít a hibaelhárításban és a kiválasztásban. Az alábbiakban egy egyszerű bontás található:
| Összetevő | Funkció |
|---|---|
| Féreg (bemenet) | Edzett acél tengely csavarmenettel; csatlakozik a motorhoz. |
| Csigakerék (kimenet) | Bronz vagy sárgaréz fogaskerék, amely illeszkedik a féreghez; csökkenti a sebességet és növeli a nyomatékot. |
| Lakás | Körbezárja a hajtóműkészletet, megtartja a kenőanyagot és fenntartja a tengely beállítását. |
| Csapágyak | Támogatja a bemeneti és kimeneti tengelyeket, csökkentve a súrlódást és a kopást. |
| Tömítések és tömítések | Akadályozza meg a kenőanyag szivárgását, és tartsa távol a szennyeződéseket. |
| Kenőrendszer | Általában olajfürdő vagy kényszerkeringés; nélkülözhetetlen a hőelvezetéshez. |
Az anyagválasztás megfontolt: a csiga keményacélból, a kerék puhább bronzból készül. Ez az eltérő anyagpárosítás csökkenti az epedést, és lehetővé teszi, hogy a lágyabb kerék enyhén alkalmazkodjon a csigákhoz, javítva az érintkezési felületet és a terheléseloszlást.
A csigahajtómű-sebesség-csökkentők egyik meghatározó jellemzője, hogy kompakt térben nagy csökkentési arányt ér el. Az egyfokozatú egységek általában 5:1 és 100:1 közötti arányokat kínálnak. A kétlépcsős egységek meghaladhatják az 1000:1 arányt.
Ez a nagy mértékű csökkentés azonban kompromisszumot jelent: a hatékonyságot. Mivel a csiga a keréknek csúszik, nem pedig gördül, a súrlódási veszteségek jelentősek. A tipikus hatékonysági tartományok a következők:
Összehasonlításképpen egy hasonló áttételű homlokkerekes reduktor 95%-os hatásfokot érhet el, de nem kínál önzáró vagy ugyanolyan kompakt derékszögű elrendezést.
A mérnökök és a tervezők a csigahajtómű sebességcsökkentőit választják számos kézzelfogható előny érdekében:
Magas csökkentés egyetlen szakaszban
Más hajtóműveknek gyakran két vagy három fokozatra van szükségük, hogy megfeleljenek egy csigafokozat csökkentésének. Ez csökkenti az alkatrészek számát, az összeszerelési időt és a berendezés teljes méretét.
Derékszögű erőátvitel
Ha a motort a hajtott tengelyre merőlegesen kell felszerelni, a csigahajtómű-fordulatszám-csökkentő további kúpkerekek vagy összetett konzolok nélkül megoldja az elrendezési problémát.
Önzáró képesség
Emelési alkalmazásoknál (pl. felvonók, emelők, lejtős szállítószalagok) az önzáró funkció megakadályozza a fordított forgást, amikor az áramellátás megszűnik. Ez mechanikus fékként működik, növelve a biztonságot.
Csendes és gördülékeny működés
A folyamatos csúszó kapcsolódás néhány más hajtóműtípushoz képest kisebb rezgést és zajt kelt, különösen mérsékelt sebességnél.
Túlterhelési tolerancia
Kisebb eltérések vagy pillanatnyi túlterhelések jobban tolerálhatók, mert a csigakerék anyaga (bronz) rideg tönkremenetel nélkül rugalmasan deformálódik.
Egyetlen technológia sem tökéletes. A csigahajtómű sebességcsökkentőjének számos megkötése van, amelyeket figyelembe kell venni a rendszer tervezésénél.
Alacsonyabb hatásfok
Mint említettük, a súrlódás csökkenti a hatékonyságot, különösen nagyobb arányoknál. Ez azt jelenti, hogy több energia vész el hőként, ami további hűtést igényelhet folyamatos üzemű alkalmazásoknál.
Hőtermelés
A túlzott hő lebontja a kenőanyagot, és károsíthatja a tömítéseket vagy az alkatrészek hőtágulását okozhatja. A mérnököknek hőteljesítmény-korlátokat kell kiszámítaniuk, nem csak a mechanikai nyomatékhatárokat.
Korlátozott bemeneti sebesség
A nagy bemeneti fordulatszámok (3000-4000 ford./perc felett) túlmelegedéshez és gyors kopáshoz vezethetnek. A csigacsökkentők a legalkalmasabbak váltóáramú motorok, szervomotorok vagy hidraulikus motorok mérsékelt bemeneti sebességére.
Visszacsapás
Bár a csigahajtások kis holtjátékkal is gyárthatók (precíziós fokozatok), a szabványos kereskedelmi egységek holtjátéka nagyobb, mint a kiváló minőségű homlok- vagy bolygókerekes sebességváltóké. Ez fontos a precíz pozicionálási alkalmazásoknál, például a CNC forgóasztaloknál.
Számos hétköznapi és ipari gépben találkozik csigakerekes sebességcsökkentővel. Az alábbiakban általános példákat találunk funkció szerint csoportosítva.
| Alkalmazási terület | Tipikus használati eset |
|---|---|
| Anyagkezelés | Szállítószalag hajtások, raklapozók, emelőasztalok |
| Autóipar | Elektromos ablakemelők, ülésállítók, kormányrendszerek |
| Ipari gépek | Keverők, keverők, indexelő asztalok, csomagoló berendezések |
| Emelőberendezés | Emelők, csörlők, emelők, ollós emelők |
| Mezőgazdaság | Gabonacsigák, takarmánykeverők, öntözőrendszerek |
| Kapuk és sorompók | Gémkapuk, tolókapuk, parkoló sorompók |
Ezen példák mindegyikében a kulcskövetelmény általában a nagy nyomaték alacsony fordulatszámon, néha önzáró követelmény vagy helyszűke miatt.
A gépe számára megfelelő egység kiválasztása nem csupán az arányt és a nyomatékot foglalja magában. Kövesse ezt a logikai sorrendet:
1. lépés – A bemeneti és kimeneti követelmények meghatározása
2. lépés – Határozza meg a szerviztényezőt
A terhelés típusa (egyenletes, közepes ütés, erős sokk) és a napi üzemidő alapján. A tervezett nyomaték eléréséhez szorozza meg a szükséges nyomatékot a szerviztényezővel.
3. lépés – Ellenőrizze az arányt
Ossza el a bemeneti sebességet a kimeneti sebességgel. Válassza ki a legközelebbi elérhető szabványos arányt.
4. lépés – Ellenőrizze a hőkapacitást
Győződjön meg arról, hogy a reduktor képes elvezetni a hőt a megengedett hőmérséklet-emelkedés túllépése nélkül. Ha nem, fontolja meg a nagyobb egységet, a külső hűtést vagy a kényszerkenést.
5. lépés – Erősítse meg a szerelési irányt
A féregcsökkentőket gyakran egy meghatározott szintig töltik fel olajjal. A fejjel lefelé vagy nem szabványos szögben történő felszerelés speciális kenési módosításokat igényelhet.
6. lépés – Ellenőrizze az önzáró követelményt
Ha a hátrahajtás megelőzése kritikus fontosságú, erősítse meg a gyártóval, hogy a kiválasztott vezetési szög és súrlódási állapot biztosítja az önreteszelést az Ön terhelése és üzemi hőmérséklete mellett.
A megfelelő kenés az egyetlen legfontosabb tényező a csigahajtómű-sebesség-csökkentő élettartama szempontjából. A csúszóérintkező hő- és nyírófeszültséget hoz létre, amelyet a hagyományos hajtóműolajok esetleg nem viselnek el.
Útmutató a kenőanyag kiválasztásához:
Karbantartási ellenőrző lista:
A problémákra utaló jelek a következők: túlzott házmeleg (200°F / 93°C felett), fokozott vibráció vagy sötét, égett szag a kenőanyagból.
Q1: Megfordítható-e a csigahajtómű sebességcsökkentője?
V: Nem általában. A legtöbb szabványos egység nem hajtható hátra az önzárás miatt. A speciális, alacsony súrlódású kialakítások (pl. görgős csapágyakkal a csigákon) megfordíthatók, de ritkábban fordulnak elő.
2. kérdés: Miért készülnek bronzból a csigakerekek?
V: A bronz kiváló kopásgátló tulajdonságokkal rendelkezik az edzett acéllal szemben, valamint jó alakformáló képességgel és korrózióállósággal rendelkezik. Az alumíniumbronz vagy a foszforbronz tipikus választás.
3. kérdés: Használhatok csigakerekes sebességcsökkentőt folyamatos használathoz?
V: Igen, de ki kell számítania a hőértéket. A napi 24 órás működéshez válasszon nagyobb keretméretet, mint amennyit a tisztán mechanikus nyomatékszámítás javasol, vagy adjon hozzá kényszerhűtést.
4. kérdés: Mi a különbség a csigacsökkentő és a bolygócsökkentő között?
V: A bolygócsökkentő nagyobb hatékonyságot és kisebb holtjátékot kínál, de nem rendelkezik önreteszeléssel, és általában drágább magas redukciós arányok esetén. A féregcsökkentő egyszerűbb, önzáró és kompaktabb a derékszögű alkalmazásokhoz.
A csigahajtómű-fordulatszám-csökkentő robusztus, kompakt és sokoldalú megoldás a sebesség csökkentésére, miközben megsokszorozza a nyomatékot – különösen akkor, ha derékszögű elrendezésre vagy passzív visszafutásgátló védelemre van szüksége. Míg hatékonysága alacsonyabb, mint néhány más hajtóműtípus, a magas egyfokozatú redukció, a csendes működés és a benne rejlő önzáró előnyök nélkülözhetetlenné teszik az iparban, az anyagmozgatástól az autóipari rendszerekig.
Egy egység kiválasztásakor három kritikus tényezőre összpontosítson: a redukciós arányra, a hőkapacitásra és a kenési típusra. Megfelelő kiválasztásával és karbantartásával a minőségi csigahajtómű-fordulatszám-csökkentő évekig megbízható szolgáltatást nyújt.
