A modern ipari rendszerekben a mechanikus erőátvitel döntő szerepet játszik a stabil és hatékony működés biztosításában. A különféle erőátviteli eszközök közül a csigahajtómű-csökkentő – más néven a csigahajtómű sebességcsökkentő -széles körben elterjedt, mivel alacsony fordulatszámon képes nagy nyomatékot leadni, miközben megtartja kompakt szerkezetét. Ez az eszköz egy csiga (hasonló a csavarhoz) és egy csigakereket (hasonló a fogaskerekeshez) kombinál, így egyedülálló hálózási módszert hoz létre, amely jelentős sebességcsökkentést és egyenletes erőátvitelt tesz lehetővé.

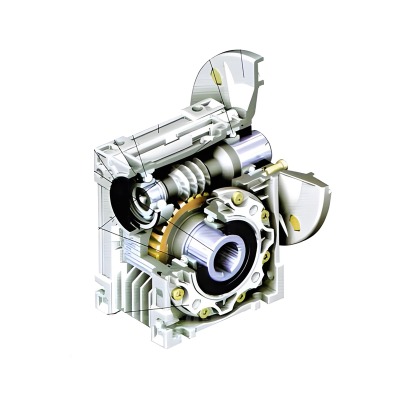

A csigahajtómű-csökkentő egy olyan mechanikus fordulatszám-csökkentő eszköz, amely egy csiga (csavarszerű tengely) és egy csigakereket használ az erőátvitelhez. A csiga derékszögben illeszkedik a kerékhez, lehetővé téve a forgási mozgás lelassulását, miközben a nyomaték jelentősen megnő. Ez az egyedülálló hálózási módszer különösen hasznossá teszi a csigahajtómű-csökkentőket olyan helyzetekben, amelyek kompakt kialakítást, alacsony fordulatszámú kimenetet és nagy nyomatékátvitelt igényelnek.
Más típusú fogaskerekes reduktoroktól eltérően a csigakerekes sebességcsökkentők önzáró tulajdonságaikról ismertek, ami azt jelenti, hogy bizonyos kiviteleknél a csiga hajthatja a kereket, de a kerék nem hajthatja meg a csigát. Ez a tulajdonság rendkívül előnyös olyan alkalmazásoknál, mint az emelő-, emelő- és szállítószalagos rendszerek, ahol el kell kerülni a nem szándékos hátramozgást.
Más hajtómű-csökkentő technológiákkal összehasonlítva a csigakerekes reduktorok egyszerű szerkezetükkel és sokoldalú felhasználásukkal tűnnek ki. Megbízhatóságuknak és kompakt formájuknak köszönhetően széles körben alkalmazzák automatizálási berendezésekben, anyagmozgató rendszerekben, mezőgazdasági gépekben és nagy teherbírású emelőberendezésekben.
| A reduktor típusa | Átviteli módszer | Közös alkalmazások | Főbb jellemzők |
|---|---|---|---|
| Csigahajtómű-csökkentő | Worm Worm Wheel | Emelők, szállítószalagok, ipari gépek | Nagy nyomaték, alacsony fordulatszám, kompakt kialakítás |
| Helikális fogaskerekes reduktor | Hengeres fogaskerekek | Erőmű, általános gépek | Nagy hatékonyság, alacsony zajszint |
| Bolygókerekes reduktor | Bolygóműves rendszer | Robotika, precíziós berendezések | Nagy pontosság, kis méret |
A csigahajtómű-csökkentő és változata, a csigahajtómű-fordulatszám-csökkentő az iparágak széles körében nélkülözhetetlenné vált. A kompakt szerkezet és a nagy forgatónyomaték kombinálásának képessége ideálissá teszi azokat a megbízhatóságot és hatékonyságot igénylő feladatokhoz. A szállítószalagoktól az emelőberendezésekig a csigakerekes reduktorok számos olyan szektort támogatnak, ahol a mechanikai stabilitás a legfontosabb.
Az egyik leggyakoribb felhasználási terület a szállítószalag és az anyagmozgató rendszerek, ahol elengedhetetlen a sima, folyamatos mozgás. A kompakt kialakítás lehetővé teszi, hogy ezek a reduktorok korlátozott helyeken is elférjenek, miközben nyomatéki jellemzőik stabil áruszállítást biztosítanak, csúszás nélkül.
A mezőgazdasági gépekben csigahajtómű-csökkentőket alkalmaznak olyan feladatok kezelésére, mint a talajművelés, a vetőmag-feldolgozás és a terményszállítás. Tartósságuk segít a berendezéseknek ellenállni a zord kültéri környezetnek, beleértve a port és a sárt.
Az automatizálási berendezésekben is kulcsfontosságúak, ahol a mozgás precíz vezérlésére van szükség. Akár robotkarokba, akár gyártórendszerekbe építik be, a csigakerekes sebességcsökkentők pontos pozícionálást tesznek lehetővé minimális zaj mellett.
Az emelési és emelési alkalmazásoknál a csigakerekes reduktorok biztonsági szempontból kritikus szerepet játszanak. Önzáró tulajdonságuk megakadályozza az ellenirányú mozgást, így biztosítva, hogy a nehéz terhek még akkor is biztonságosak maradjanak, ha a motor váratlanul leáll.
| Alkalmazási forgatókönyv | Ajánlott reduktor típus | Kulcsfontosságú szempontok |
|---|---|---|
| Szállítószalag rendszerek | Csigahajtómű sebességcsökkentő | Folyamatos működés, stabilitás |
| Mezőgazdasági gépek | Kompakt csigahajtómű-csökkentő | Porálló, sárálló tartósság |
| Automatizálási berendezések | Csigahajtóműves motor | Precíziós vezérlés, alacsony zajszint |
| Emelés és emelés | Nagy nyomatékú csigahajtómű-csökkentő | Rakománybiztonság, önzáró biztonság |
A csigahajtómű-csökkentő és a csigahajtómű-sebesség-csökkentő széleskörű elterjedése nemcsak sokoldalúságuknak köszönhető, hanem jellegzetes műszaki előnyeinek is. Ezek az eszközök a kompaktság, a teljesítmény és a megbízhatóság egyensúlyát kínálják, így elengedhetetlenek a különféle ipari alkalmazásokban.
A csigakerekes reduktorok egyik legjelentősebb előnye, hogy alacsony fordulatszámon is nagy nyomatékot képesek leadni. Ez döntő fontosságú olyan alkalmazásoknál, mint a nagy teherbírású emelők és szállítószalagok, ahol stabil erőre van szükség a rakomány mozgatásához vagy megtartásához. A sebességet nyomatékká alakítva a csigahajtómű egyenletes és erőteljes mozgást biztosít hirtelen rándulások vagy instabilitás nélkül.
A derékszögű csigakerekes redukciós kialakítás hatékony erőátvitelt tesz lehetővé szűk helyeken. A párhuzamos tengelyű szűkítőkkel ellentétben a csigakerekes sebességcsökkentők lehetővé teszik a mérnökök számára, hogy kompakt gépelrendezéseket tervezzenek a teljesítmény feláldozása nélkül. Ez különösen értékes az automatizálási és szállítószalagos rendszerekben, ahol a helyhatékonyság közvetlenül befolyásolja a termelékenységet.
A zajcsökkentés a csigahajtómű technológia másik előnye. A csiga és a csigakerék közötti csúszó érintkezésnek köszönhetően a sebességváltó kevesebb rezgést és alacsonyabb zajszintet produkál más típusú reduktorokhoz képest. Az olyan iparágakban, mint a robotika, élelmiszer-feldolgozás vagy laboratóriumi automatizálás, ahol a csendes működés követelmény, ez a funkció kulcsfontosságú előnyt jelent.
Sok csigakerekes reduktor rendelkezik önzáró mechanizmussal, amely megakadályozza a csigakerék hátrahajtását. Ez növeli a biztonságot az emelési és emelési alkalmazásoknál, ahol a fordított mozgás kockázatot jelenthet.
Míg a csigakerekes reduktorok a csúszósúrlódás miatt általában alacsonyabb hatásfokkal rendelkeznek, mint a spirális fogaskerekes reduktorok, az anyagok, a kenési módszerek és a precíziós gyártás fejlődése javította a teljesítményüket. Bizonyos alkalmazásokhoz a hatékonyság-biztonság arány még mindig a legmegfelelőbb választás.
Bár a csigahajtómű-csökkentők és a sebességcsökkentők tartósak és megbízhatóak, teljesítményük és élettartamuk nagymértékben függ a megfelelő működéstől és karbantartástól. A helytelen használat vagy gondatlanság idő előtti kopáshoz, túlmelegedéshez vagy akár mechanikai meghibásodáshoz vezethet. A hatékonyság és a hosszú élettartam maximalizálása érdekében mindig be kell tartani néhány óvintézkedést.
A kenés a legkritikusabb tényező a zavartalan működés fenntartásában. A csiga és a csigakerék csúszó érintkezéssel működik, ami súrlódást és hőt hoz létre. A megfelelő hajtóműolaj használata csökkenti a kopást és stabil teljesítményt biztosít. Az olajat rendszeresen cserélni kell, hogy elkerüljük a por, nedvesség vagy fémrészecskék általi szennyeződést.
A telepítés során a helytelen beállítás egyenetlen kopáshoz és fokozott zajhoz vezethet. A szerelést stabil, rezgésmentes alapra kell végezni, és ellenőrizni kell a tengelykapcsolók elcsúszását. A karimás rögzítés vagy a közvetlen tengelykapcsoló használata segíthet a pontosság javításában.
Minden csigakerekes sebességcsökkentő névleges nyomatékkapacitással rendelkezik. A konzisztens e határérték feletti működés felgyorsítja a kopást, és károsíthatja a férget vagy a kereket. A terhelési szintek figyelése és a túlterhelés elleni védelmi rendszerek integrálása biztosítja a biztonságos működést.
Mivel a csúszó mozgás hőt termel, a hosszan tartó működés nagy sebességgel vagy nagy terhelés mellett jelentősen megemelheti a hőmérsékletet. Nagy igénybevételű alkalmazásoknál figyelembe kell venni a megfelelő szellőzést, hűtőberendezéseket vagy hűtőbordákat.
Az olyan problémák korai felismerése, mint a rendellenes zaj, vibráció vagy olajszivárgás, megelőzheti a költséges állásidőt. Az ütemezett ellenőrzések segítenek azonosítani a problémákat, mielőtt azok eszkalálódnának.
| Karbantartási feladat | Ajánlott intervallum | Főbb megjegyzések |
|---|---|---|
| Kenőanyag csere | 1000 üzemóránként | Használjon speciális hajtóműolajat; kerülje a szennyeződést |
| Tömítés ellenőrzése | Negyedévente | Az olajszivárgás megakadályozása, a hatékonyság fenntartása |
| Terhelés figyelése | Folyamatos | Győződjön meg arról, hogy a nyomaték a névleges teljesítményen belül marad |
| Zaj és rezgés ellenőrzése | 6 havonta | Korán észlelje az eltolódást vagy a kopást |
| Hőmérséklet figyelés | Működés közben | Kerülje el a túlmelegedést és hosszabbítsa meg az élettartamot |
A megfelelő csigahajtómű-csökkentő vagy csigahajtómű-sebesség-csökkentő kiválasztása kritikus lépés a gépek hatékony és biztonságos működésének biztosításában. Mivel minden ipari alkalmazásnak egyedi követelményei vannak, a reduktort gondosan hozzá kell igazítani a berendezés terheléséhez, sebességéhez és környezeti feltételeihez.
Az első lépés a gép nyomatékigényének meghatározása. Emelő vagy nagy teherbírású berendezésekhez nagy nyomatékú csigahajtómű-csökkentő szükséges. A szűkítő alulméretezése idő előtti kopást okoz, míg a túlméretezés szükségtelen költségekhez vezethet.
A redukciós arány határozza meg, hogy mennyivel csökken a bemeneti sebesség a kimeneten. A csigakerekes sebességcsökkentők az áttételek széles skáláját kínálják, jellemzően 5:1 és 100:1 között, így alkalmasak szállítószalagokhoz, automatizálási rendszerekhez és precíz vezérlőberendezésekhez.
A telepítés kiválasztása a gép elrendezésétől függ. Az opciók közé tartozik az alaprögzítés, a karimás rögzítés és a közvetlen csatolás. Kompakt automatizálási rendszerek esetén a karimás rögzítés gyakran nagyobb pontosságot és helyhatékonyságot biztosít.
Laboratóriumi, élelmiszer-feldolgozási vagy robotikai alkalmazásokhoz az alacsony zajszintű csigahajtóműves motorok elengedhetetlenek. Kültéri környezetben, például mezőgazdaságban, a hosszú élettartam biztosítása érdekében előnyben részesítik a por- és sárálló kialakításokat.
Egyes ipari elrendezések speciális tengelyméreteket, házanyagokat vagy tömítéseket igényelnek. Egyedi konfigurációkat kell mérlegelni, ha a szabványos modellek nem felelnek meg teljes mértékben az üzemeltetési igényeknek.
| Paraméter | Tipikus tartomány | Kulcsfontosságú befolyásoló tényezők |
|---|---|---|
| Kimeneti nyomaték (Nm) | 50-5000 | A berendezés terhelése és munkaciklusa |
| Csökkentési arány | 5:1 – 100:1 | Szükséges sebesség beállítás |
| Szerelési módszer | Talp, karima, közvetlen rögzítés | Helyszűke és pontossági igény |
| Zajszint | < 65 dB | Alkalmazási környezet követelményei |
| Élettartam | 10 000 óra (gondosan) | Kenés, terhelési feltételek, hűtés |
Az ipari környezet gyorsan fejlődik, és a csigahajtómű-csökkentők szerepe az új technológiai igényeknek megfelelően tovább bővül. Noha ezek az eszközök már jól beváltak nagy nyomatékuk és kompakt kialakításuk miatt, a jövőbeli fejlesztések várhatóan javítják hatékonyságukat, alkalmazkodóképességüket és hosszú élettartamukat. Számos kulcsfontosságú trend alakítja ki a csigakerekes sebességcsökkentők következő generációját.
Hagyományosan a csigakerekes reduktorokat a csúszósúrlódás miatt kevésbé hatékonynak tartották, mint a spirális vagy bolygókerekes alternatívákat. A fogaskerekek geometriájának, a felületkezelésnek és a kenési technológiának a fejlődése azonban segít az energiaveszteség minimalizálásában. A fogprofilok optimalizálásával és a súrlódási ellenállás csökkentésével a gyártók magasabb csigahajtómű-csökkentő hatásfokot érnek el, ami vonzóbbá teszi azokat az energiatudatos iparágak számára.
Ahogy az iparágak átveszik a digitális átalakítást, az integrált érzékelőkkel ellátott intelligens csigahajtómű-csökkentők lehetőséggé válnak. Ezek az érzékelők valós időben figyelik az olyan paramétereket, mint a hőmérséklet, rezgés és terhelés, és adatokat továbbítanak a prediktív karbantartási rendszereknek. Ez az intelligens felügyelet csökkenti a váratlan állásidőt, és biztosítja a biztonságos működést, különösen az automatizálási és nagy teherbírású emelési alkalmazásoknál.
Az innovatív anyagok használata a csigahajtómű-csökkentők jövőjét is vezérli. A speciális ötvözetek, kompozit házak és kopásálló bevonatok növelik a tartósságot és csökkentik a karbantartási gyakoriságot. Könnyű anyagokat kutatnak a kompakt gépekhez, anélkül, hogy az erőt veszélyeztetnék.
A zajcsökkentés továbbra is prioritást élvez, különösen az olyan iparágak esetében, mint a robotika, a laboratóriumok és az orvosi berendezések. A csigahajtómű-csökkentő zajcsökkentését célzó új mérnöki megközelítések várhatóan csendesebb működést biztosítanak a nyomatékteljesítmény megőrzése mellett.
A jövőbeni csigakerekes sebességcsökkentők valószínűleg modulárisabb kialakításúak lesznek, lehetővé téve a felhasználók számára az arányok, a szerelési módok és a ház anyagok testreszabását. Ez a rugalmasság az alkalmazások és iparágak szélesebb körével biztosítja a kompatibilitást.
A csigahajtómű-csökkentő és változata, a csigahajtómű-fordulatszám-csökkentő a modern ipari gépek nélkülözhetetlen alkatrészei maradnak. Nagy forgatónyomatékkal, kompakt szerkezettel, alacsony zajszinttel és megbízható biztonsági jellemzőikkel biztosítják, hogy kritikus szerepet töltsenek be a szállítószalagoktól és mezőgazdasági berendezésektől az automatizálási rendszerekig és nehézemelő berendezésekig.
Ugyanakkor ezek az eszközök gondos odafigyelést igényelnek a beépítés pontosságára, a kenéskezelésre, a terhelés figyelésére és a rendszeres karbantartásra. Az ajánlott óvintézkedések betartásával a kezelők jelentősen meghosszabbíthatják a berendezés élettartamát, csökkenthetik az állásidőt és maximalizálhatják az általános hatékonyságot.
